Gedächtnisprotokoll: Grundlagen des CAE/CAD Klausur SoSe 2021
Bearbeitungszeit: 90 Minuten
6 Aufgaben auf 18 Seiten
Aufgabe 1:
- Features vom Groben zum Feinen angeben (Geometrie gleich wie im Thread "Klausuraufgabe Features")
- CSG Baum ausfüllen mit Quader und Zylinder (Geometrie gleich wie vom Gedächtnisprotokoll WiSe20/21)
Aufgabe 2: Geometrische Modellierung
- Arten von Volumenmodelle nennen und in einem Satz beschreiben
- Unterscheidungsmerkmale von geometrischer Modellierung nennen (Ordnungsschema)
- Tabelle ausfüllen mit 3 Spalten: Parametrische Kurvenbeschreibung (Hermite-Kurve, Bezier-Kurve, B-Spline-Kurve), Flächenbeschreibung, Interpolation oder Approximation
- Wie lässt sich die Hermite-Kurve beeinflussen? Zu einer Modifikation eine Zeichnung erstellen
- Produktionsmodell SWEEP erklären
- 3 Arten der Erzeugung in SWEEP nennen (Translation, Rotation, Trajektion)
Aufgabe 3:
- warum werden 4x4 Matrizen genutzt?
- Formale Matrix für Translation und Rotation angeben
- Koordinaten des neuen Punkts berechnen nach einer vorgegebene Translation
- Koordinaten des neuen Punkts berechnen nach einer vorgegebene Rotation (30° um z-Achse)
Aufgabe 4: Datenmanagement
- Inputdeck und Outputdeck erklären, welche Daten sind enthalten
- Abbildung von PDM und SDM komplett beschriften (Skript S. 179)
- Was sind Metadaten? 2 Beispiele von Metadaten nennen
Aufgabe 5: Prozesskette
- Tabelle ausfüllen ob es FEM, MKS oder CFD ist, sowie die dazugehörigen Größen (Kräfte, Temperatur, etc.) angeben
- Vorgehen der Prozessketten FEM, MKS und CFD in Stichpunkten aufschreiben
- Tesselierung und Triangulierung erklären. Zusammenhang zwischen beiden erklären
- Verfahren der Triangulierung nennen und welche Diagramme genutzt werden
- in welchen Phasen der Produktentwicklung werden Prototypen eingesetzt
Aufgabe 6: FEM Stabwerk
- Vorgehensweise von FEM in richtiger Reihenfolge aufschreiben
- Stetigkeit der Feder für jeden Stab angeben

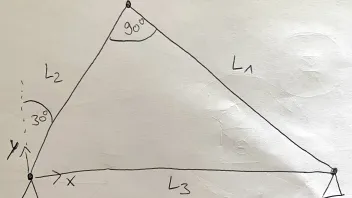

- Globale Steifigkeitsmatrix aufstellen (Dieses mal besonders wichtig: Reihenfolge der Stäbe beachten und richtige Winkel zuordnen - siehe Zeichnung)
