Wise 1819 Konstruktion (Lagerung)

  • Hallo zusammen,

    hat Jemand hier das Teil vielleicht konstruiert und könnte seine Lösung eventuell hochladen ?

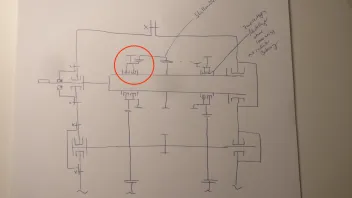

    Ich komme im Bereich der Schaltmuffe mit der Lagerung nicht ganz klar.Da der doppelreihige Nadellager sollte keinen Boden besitzen und einerseits auf der Welle festgelagert werden und anderseits sollte die Schaltmuffe noch mit dem Lager irgendwie fest verbunden, wenn ich mich nicht täusche.

    Sollte überhaupt die Schaltmuffe mit dem Lager fest verbunden werden ? Wenn ja, wie wird dann das Teil auf der Welle festgelagert?

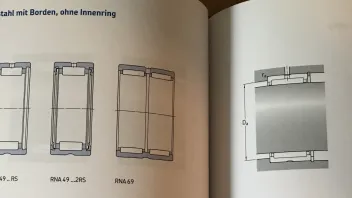

    Hier beispielhafte Lagerung von SKF:





  • Mprof

    Changed the title of the thread from “Lagerung” to “Wise 1819 Konstruktion (Lagerung)”.
